DMX512控制協議介紹

DMX512是專業燈光控制的標準協議，由美國USITT開發，廣泛應用于舞臺燈光、建筑照明和娛樂場所。它支持512個獨立控制通道，每個通道256級亮度調節，可實現精準的燈光控制。

DMX vs SPI vs 普通RGB燈帶

DMX512協議相比SPI和普通RGB燈帶具有更遠的傳輸距離（可達300米）、更高的穩定性和更強的抗干擾能力，是專業燈光工程的首選方案。

工程應用領域

• 舞臺劇場燈光控制系統
• 建筑外立面動態燈光秀
• KTV、酒吧娛樂場所氛圍燈光
• 大型藝術裝置燈光
• 商場、步道等商業空間照明

支持的解碼方式

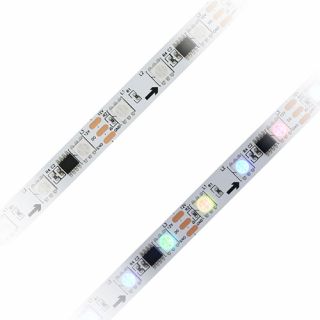

我們的DMX512燈帶支持多種解碼方式，包括DMX512→LED Driver直接解碼和通過專用Decoder轉換，兼容市場上主流控制設備。

配套DMX512解碼器

我們提供專業DMX512解碼器，支持512通道控制，兼容RDM協議，最大傳輸距離300米。

兼容燈控軟件

• Madrix - 專業燈光控制軟件
• Hog 4 - 劇場級燈光控臺
• GrandMA - 大型演出控臺
• Avolites Titan - 娛樂場所控臺

接線示意圖

DMX控臺 → DMX解碼器 → DMX512燈帶，支持Daisy Chain串聯方式。

RDM調參方式

通過RDM協議可遠程設置燈帶參數，包括地址、亮度曲線、故障檢測等。

DMX Daisy Chain串聯方式

DMX512系統應采用串聯方式連接，每個設備通過DMX IN和DMX OUT端口級聯。

終端電阻說明

在DMX鏈路的最后一個設備上應安裝120Ω終端電阻，防止信號反射。

電源注入點

每5-10米應設置電源注入點，確保電壓穩定，避免壓降導致亮度不均。

最大串聯長度

單條DMX鏈路最長支持32個設備或300米距離，超過需使用信號放大器。

典型安裝流程

1. 規劃燈光布局和DMX地址分配
2. 安裝燈帶并固定，注意散熱條件
3. 連接DMX信號線和電源線
4. 設置控臺參數和燈帶地址
5. 測試燈光效果并優化參數
